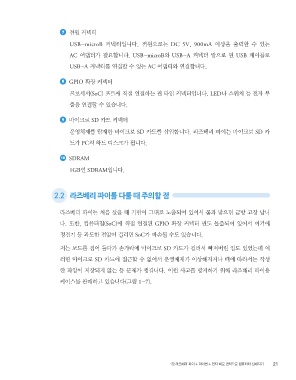

7 전원 커넥터
USB-microB 커넥터입니다. 전원으로는 DC 5V, 900mA 이상을 출력할 수 있는
AC 어댑터가 필요합니다. USB-microB와 USB-A 커넥터 쌍으로 된 USB 케이블로
USB-A 커넥터를 연결할 수 있는 AC 어댑터와 연결합니다.
8 GPIO 확장 커넥터
프로세서(SoC) 포트에 직접 연결하는 핀 타입 커넥터입니다. LED나 스위치 등 전자 부
품을 연결할 수 있습니다.
9 마이크로 SD 카드 커넥터
운영체제를 탑재한 마이크로 SD 카드를 삽입합니다. 라즈베리 파이는 마이크로 SD 카
드가 PC의 하드 디스크가 됩니다.
10 SDRAM
1GB인 SDRAM입니다.
2.2 라즈베리 파이를 다룰 때 주의할 점
라즈베리 파이는 처음 샀을 때 기판이 그대로 노출되어 있어서 물과 닿으면 금방 고장 납니
다. 또한, 컴퓨터칩(SoC)에 직접 연결된 GPIO 확장 커넥터 핀도 돌출되어 있어서 여기에
정전기 등 과도한 전압이 걸리면 SoC가 파손될 수도 있습니다.
저는 보드를 집어 들다가 손가락에 마이크로 SD 카드가 걸려서 빠져버린 일도 있었는데 이
러면 마이크로 SD 카드에 접근할 수 없어서 운영체제가 이상해지거나 때에 따라서는 작성
한 파일이 저장되지 않는 등 문제가 생깁니다. 이런 사고를 방지하기 위해 라즈베리 파이용
케이스를 판매하고 있습니다(그림 1-7).
1장 라즈베리 파이 + 파이썬 + 전자 회로 공작으로 컴퓨터와 친해지기 21
