1 컴퓨터칩 SoC(System On Chip)

라즈베리 파이의 심장부입니다. 이 칩에 ARM 코어 프로세서와 그래픽 기능(GPU), 각
종 인터페이스 기능 등 다양한 기능이 내장되어 있습니다.

2 USB 커넥터

USB-A 타입 커넥터를 4개 탑재하고 있습니다. USB 2.0을 지원합니다.

3 네트워크 커넥터

LAN 케이블을 사용할 수 있는 RJ45 커넥터입니다. 10/100Mbps를 지원합니다.

4 3.5mm 4극 미니잭

4극 타입인 Φ 3.5mm 미니잭에 컴포지트 비디오 신호와 아날로그 스테레오 오디오 신
호를 출력하는 커넥터입니다. 컴포지트 비디오 신호를 입력할 수 있는 구형 브라운관

TV 등에 연결하려면 핀 플러그로 변환하는 케이블을 사용하면 됩니다. 구형 브라운관
TV가 있다면 한번 연결해 보기 바랍니다.

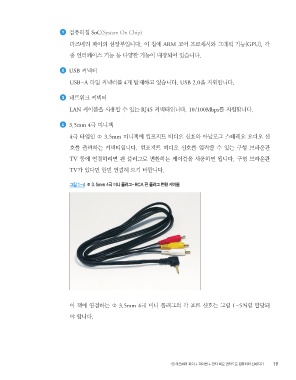

그림 1-4 Φ 3.5mm 4극 미니 플러그-RCA 핀 플러그 변환 케이블

이 잭에 연결하는 Φ 3.5mm 4극 미니 플러그의 각 포트 신호는 그림 1-5처럼 할당돼
야 합니다.

1장 라즈베리 파이 + 파이썬 + 전자 회로 공작으로 컴퓨터와 친해지기 19
