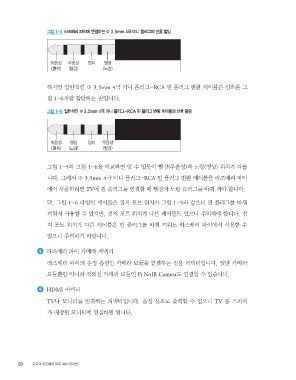

그림 1-5 라즈베리 파이에 연결하는 Φ 3.5mm 4극 미니 플러그의 신호 할당

좌음성 우음성 접지 영상
(흰색) (빨강) (노랑)

하지만 일반적인 Φ 3.5mm 4극 미니 플러그-RCA 핀 플러그 변환 케이블은 신호를 그

림 1-6처럼 할당하는 편입니다.
그림 1-6 일반적인 Φ 3.5mm 4극 미니 플러그-RCA 핀 플러그 변환 케이블의 신호 할당

좌음성 영상 접지 우음성
(흰색) (노랑) (빨강)

그림 1-5와 그림 1-6을 비교하면 알 수 있듯이 빨강(우음성)과 노랑(영상) 위치가 다릅

니다. 그래서 Φ 3.5mm 4극 미니 플러그-RCA 핀 플러그 변환 케이블을 라즈베리 파이
에서 사용하려면 TV에 핀 플러그를 연결할 때 빨강과 노랑 플러그를 바꿔 껴야 합니다.

단, 그림 1-6 타입인 케이블은 접지 포트 위치가 그림 1-5와 같으니 핀 플러그를 바꿔

끼워서 사용할 수 있지만, 접지 포트 위치가 다른 케이블도 있으니 주의해야 합니다. 접
지 포트 위치가 다른 케이블은 핀 플러그를 바꿔 끼워도 라즈베리 파이에서 사용할 수

없으니 주의하기 바랍니다.

5 라즈베리 파이 카메라 커넥터

라즈베리 파이의 순정 옵션인 카메라 모듈을 연결하는 전용 커넥터입니다. 일반 카메라
모듈뿐만 아니라 적외선 카메라 모듈인 Pi NoIR Camera도 연결할 수 있습니다.

6 HDMI 커넥터

TV나 모니터를 연결하는 커넥터입니다. 음성 신호도 출력할 수 있으니 TV 등 스피커
가 내장된 모니터에 연결하면 됩니다.
