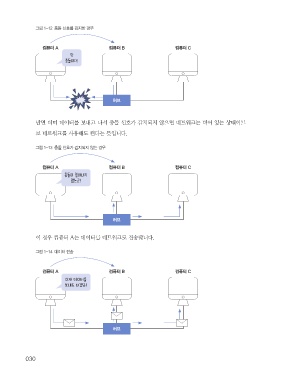

그림 1-12 충돌 신호를 감지한 경우
컴퓨터 A 컴퓨터 B 컴퓨터 C
앗
충돌이다!
허브
반면 더미 데이터를 보내고 나서 충돌 신호가 감지되지 않으면 네트워크는 비어 있는 상태이므
로 네트워크를 사용해도 된다는 뜻입니다.
그림 1-13 충돌 신호가 감지되지 않는 경우
컴퓨터 A 컴퓨터 B 컴퓨터 C
충돌이 일어나지
않는군!
허브
이 경우 컴퓨터 A는 데이터를 네트워크로 전송합니다.
그림 1-14 데이터 전송
컴퓨터 A 컴퓨터 B 컴퓨터 C
이제 데이터를
보내도 되겠군!
허브
030
